对夹式球阀相关产品

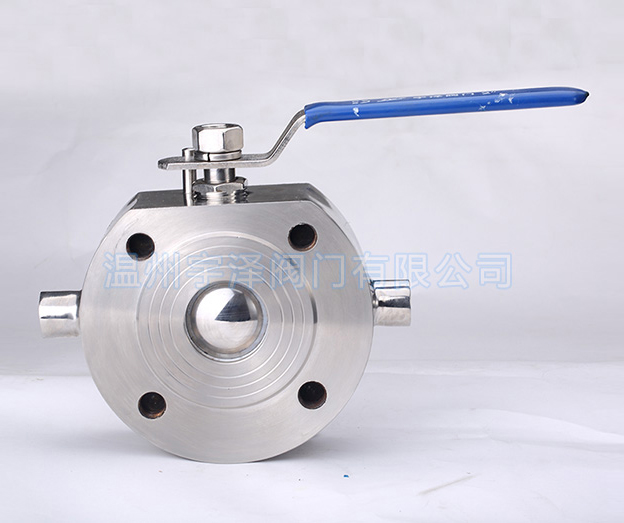

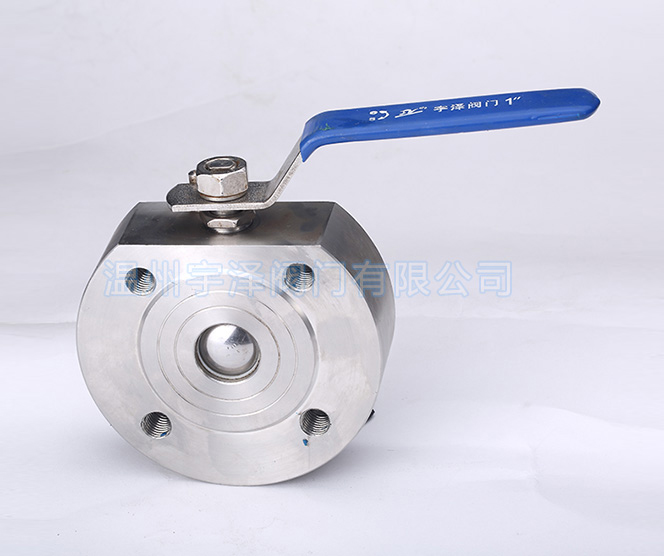

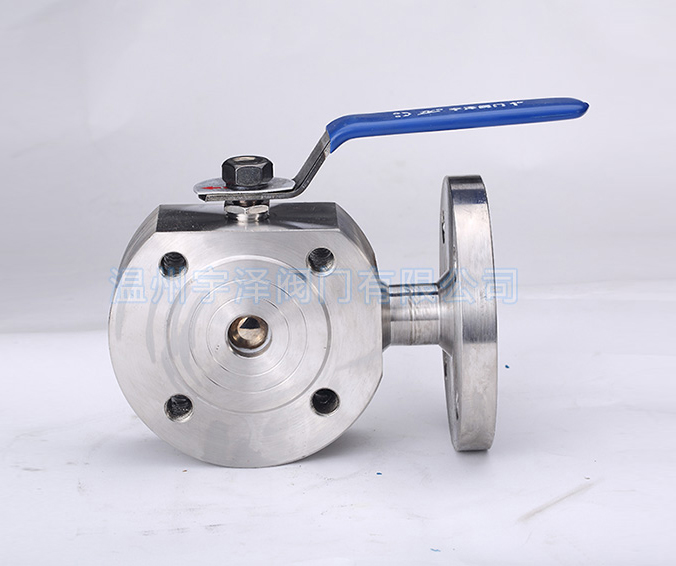

Q71F薄型对夹式球阀
产品介绍
产品名称 薄型对夹式球阀
产品型号 Q71F
公称通径 DN15-200
压力范围 1.6-32MPa
阀体材质 铸钢丨不锈钢(304L/R、316L/R)
Q71F对夹薄型球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

对夹式球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

对夹式球阀性能参数:
通径: DN15-DN200
公称压力: PN10,PN16,PN40
适合法兰 : ANSI CLASS150, 300
手柄操作或驱动器装置操作

主要零件材料:
序号NO
零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

主要技术参数:
SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2" 2 1 / 2 " 3" 4" 5" 6" 8"
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 35 38 42 50 60 72 95 118 140 195 260 350
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3


浙江宇泽阀门有限公司专注于对夹式球阀,为用户提供薄型对夹式球阀选型、设计、非标订制,常规薄型对夹式球阀咨询,我们可提供薄型对夹式球阀相关标准、图纸、参数、使用说明及原理介绍,方便用户根据实际需求做出合理的选型。

Q71F对夹薄型球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

对夹式球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

对夹式球阀性能参数:
通径: DN15-DN200
公称压力: PN10,PN16,PN40
适合法兰 : ANSI CLASS150, 300
手柄操作或驱动器装置操作

主要零件材料:
序号NO
零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

主要技术参数:
SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2" 2 1 / 2 " 3" 4" 5" 6" 8"
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 35 38 42 50 60 72 95 118 140 195 260 350
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3


浙江宇泽阀门有限公司专注于对夹式球阀,为用户提供薄型对夹式球阀选型、设计、非标订制,常规薄型对夹式球阀咨询,我们可提供薄型对夹式球阀相关标准、图纸、参数、使用说明及原理介绍,方便用户根据实际需求做出合理的选型。
